การเชื่อมต่อบอร์ดพัฒนา Dustation Dev Kit V.2 กับ Blynk.clound ตอนที่1

การเชื่อมต่อบอร์ดพัฒนา Dustation Dev Kit V.2 กับ Blynk.clound

แผนผังการเชื่อมต่อฝั่ง Blynk.clound กับฝั่ง Esp32

การเตรียมการฝั่ง Blynk.clound

1. สมัครบัญชีผู้ใช้งานของ Blynk
2. สร้าง Template
   • สร้าง Datastreams virtual pin
   • สร้าง Web dashboard
3. สร้าง Device

1. สมัครบัญชีผู้ใช้งานของ Blynk

เปิดเว็บไซต์  https://blynk.cloud แล้วคลิกปุ่ม Create new account  เพื่อสร้างบัญชีผู้ใช้ใหม่

ป้อนอีเมลล์สำหรับสมัครใช้งานแล้วคลิกปุ่ม Sign Up

เช็คกล่องจดหมายเข้า ในเนื้อหาให้คลิกปุ่ม Create Password เพื่อสร้างรหัสผ่านสำหรับเข้าใช้งาน Blynk.Console

พิมพ์รหัสผ่านที่ต้องการจากนั้นคลิกปุ่ม Next

ป้อนชื่อโปรไฟล์คลิกปุ่ม Done เป็นการเสร็จขั้นตอนการสมัครบัญชีผู้ใช้งานของ Blynk

2.สร้าง Template

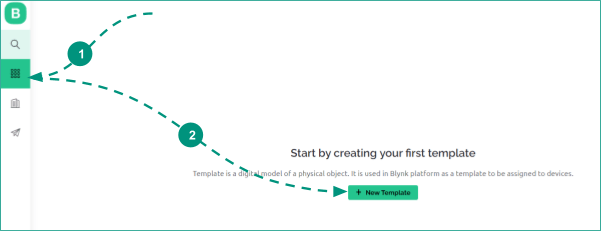

Login เข้าสู่ระบบจากนั้นคลิกเมนู Templates แล้วคลิกปุ่ม  New Template

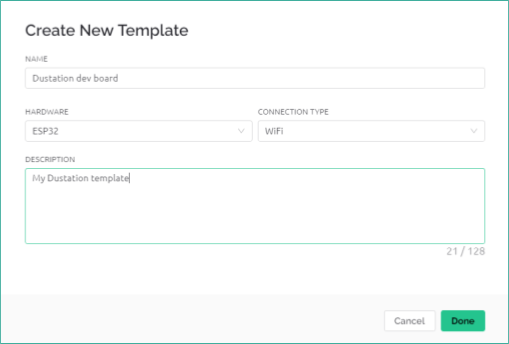

ป้อนข้อมูลต่อไปนี้แล้วคลิกปุ่ม Done

NAME : ป้อนชื่อ Template
HARDWARE : เลือก ESP32
CONNECTION TYPE : เลือก WiFi
DESCRIPTION : ป้อนคำอธิบายเกี่ยวกับ Template

คลิกปุ่ม Save เพื่อบันทึก

2.1 สร้าง Datastreams virtual pin

ทำการสร้าง Virtual pin V0-V5 ตามวิธีการดังนี้

คลิกเมนู Templates เลือก Dustation dev board แล้วคลิกแท็บ  Datastreams แล้วคลิกปุ่ม New Datastream

เลือก Virtual Pin

ป้อนข้อมูลดังต่อไปนี้แล้วคลิกปุ่ม Create  เพื่อสร้าง Virtual pin V0

NAME :  PM2
ALIAS: PM2
PIN : เลือก V0
DATA TYPE: Integer
UNIT:  Microgram Per Cubic Meter, µg/m³
MIN: 0
MAX : 999
DEFAULT VALUE: 0

คลิกปุ่ม New Datastream  เพื่อสร้าง Virtual pin ที่เหลือให้ครบ

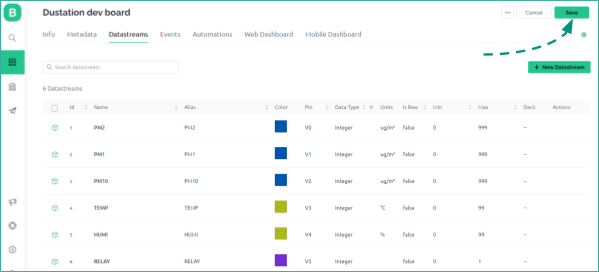

สร้าง V0-V5 ที่เหลือให้ครบโดยใส่ข้อมูลตามตารางด้านล่าง

คลิกปุ่ม Save เพื่อบันทึกข้อมูล

2.2 สร้าง Web dashboard

คลิกเมนู Templates แล้วคลิกแท็บ  Web Dashboard แล้วคลิกปุ่ม Edit

เลือก Widget สำหรับแสดงผล Datastream PM2(V0) และกำหนดค่าตามด้านล่าง แล้วคลิกปุ่ม Save

เลือก Widget สำหรับแสดงผล Datastream PM1(V1) และกำหนดค่าตามด้านล่าง แล้วคลิกปุ่ม Save

เลือก Widget สำหรับแสดงผล Datastream PM10(V2) และกำหนดค่าตามด้านล่าง แล้วคลิกปุ่ม Save

เลือก Widget สำหรับแสดงผล Datastream TEMP(V3) และกำหนดค่าตามด้านล่าง แล้วคลิกปุ่ม Save

เลือก Widget สำหรับแสดงผล Datastream HUMI(V4) และกำหนดค่าตามด้านล่าง แล้วคลิกปุ่ม Save

เลือก Widget สำหรับแสดงผล Datastream RELAY(V5) และกำหนดค่าตามด้านล่าง แล้วคลิกปุ่ม Save

3. สร้าง Device

คลิกเมนู Search แล้วคลิก My Devices  คลิกปุ่ม New Device เลือก From template

เลือก Template ที่สร้างไว้ก่อนหน้านี้ แล้วคลิกปุ่ม Create
TEMPLATE: Dustation dev board
DEVICE NAME: Dustation1

เสร็จแล้วจะมี Device ที่สร้างเสร็จในรายการ คลิกแท็บ Device Info จะมีเห็นโค๊ดสำหรับ Copy ไปใช้เขียนโปรแกรมลง Esp32

การเตรียมการฝั่ง Esp32 (Arduino IDE Sketch)

1. เขียนโค๊ดเชื่อมต่อ Esp32 กับ Blynk device
   • ดาวน์โหลดและติดตั้งไลบรารี่ Blynk เวอร์ชั่นล่าสุด
   • สร้างไฟล์ Sketch และใส่โค๊ดที่ได้จากขั้นตอนการสร้าง Blynk device ไว้ส่วนบนสุด
   • ใส่โค๊ด Blynk setup และ Blynk loop และทดสอบการเชื่อมต่อ

2. เขียนโค๊ดส่งข้อมูลจาก Esp32 ไปยัง Virtual pin ของ Blynk device
   • สร้างตัวเพื่อส่งค่าจาก Esp32 ไปยัง Virtual pin
   • เขียนโค๊ดสำหรับเชื่อมต่อตัวแปรในข้อ 2.1 กับ virtual pin ของ Blynk deivce

1.เขียนโค๊ดเชื่อมต่อ Esp32 กับ Blynk device

เปิดโปรแกรม Arduino IDE จากนั้นดาวน์โหลดและติดตั้งไลบรารี่ Blynk เวอร์ชั่นล่าสุด

สร้างไฟล์ Sketch และใส่โค๊ดที่ได้จากขั้นตอนการสร้าง Blynk device ไว้ส่วนบนสุด

#define BLYNK_TEMPLATE_ID “xxxxxxxxx”

#defineBLYNK_DEVICE_NAME“Dustation dev board”

#defineBLYNK_AUTH_TOKEN“xxxxxxxxyyyyyyyyyzzzzzz”

voidsetup(){

  //

}

voidloop(){

//

}

เพิ่มโค๊ด Blynk setup และ Blynk loop และทดสอบการเชื่อมต่อ

#define BLYNK_TEMPLATE_ID “xxxxxxxxx”

#define BLYNK_DEVICE_NAME “Dustation dev board”

#define BLYNK_AUTH_TOKEN “xxxxxxxxyyyyyyyyyzzzzzz”

// Comment this out to disable prints and save space

#define BLYNK_PRINT Serial

#include <WiFi.h>

#include <BlynkSimpleEsp32.h>

char auth[] = BLYNK_AUTH_TOKEN;

BlynkTimer timer;

// Your WiFi ssid and password

char ssid[] = “yourSSID”;

char password[] = “yourPASSWORD”;

void setup() {

  Serial.begin(115200);  // For debug

  Blynk.begin(auth, ssid, password);

}

void loop() {

  Blynk.run();

  timer.run();

}

อัพโหลดไฟล์ Sketch และทดสอบรันโปรแกรม หากเชื่อมต่อสำเร็จจะมีข้อความใน Serail debug monitor ดังนี้

สถานะของ  Blynk device จะขึ้น Online แสดงว่าเชื่อมต่อสำเร็จ

2. เขียนโค๊ดส่งข้อมูลจาก Esp32 ไปยัง Virtual pin ของ Blynk device

เพิ่มโค๊ดสร้างแปรตัวเพื่อส่งค่าจาก Esp32 ไปยัง Virtual pin

#define BLYNK_TEMPLATE_ID “xxxxxxxxx”

#define BLYNK_DEVICE_NAME “Dustation dev board”

#define BLYNK_AUTH_TOKEN “xxxxxxxxyyyyyyyyyzzzzzz”

// Comment this out to disable prints and save space

#define BLYNK_PRINT Serial

#include <WiFi.h>

#include <BlynkSimpleEsp32.h>

char auth[] = BLYNK_AUTH_TOKEN;

BlynkTimer timer;

int32_t PM1, PM2, PM10, TEMP, HUMI;

#define RELAY 23

BLYNK_WRITE(V5) // Executes when the value of virtual pin 0 changes

{

  if(param.asInt() == 1)

  {

    // execute this code if the switch widget is now ON

    digitalWrite(RELAY,HIGH);  // Set digital pin 23 HIGH

  }

  else

  {

    // execute this code if the switch widget is now OFF

    digitalWrite(RELAY,LOW);  // Set digital pin 23 LOW

  }

}

// Your WiFi ssid and password

char ssid[] = “yourSSID”;

char password[] = “yourPASSWORD”;

void myTimerEvent()

{

  PM1 = random(0, 999);

  PM2 = random(0, 999);

  PM10 = random(0, 999);

  TEMP = random(0, 99);

  HUMI = random(0, 99);

  Blynk.virtualWrite(V0, PM2);

  Blynk.virtualWrite(V1, PM1);

  Blynk.virtualWrite(V2, PM10);

  Blynk.virtualWrite(V3, TEMP);

  Blynk.virtualWrite(V4, HUMI);

}

void setup() {

  Serial.begin(115200);  // For debug

  PM1 = 0;

  PM2 = 0;

  PM10 = 0;

  TEMP = 0;

  HUMI = 0;

  pinMode(RELAY, OUTPUT);

  Blynk.begin(auth, ssid, password);

  Blynk.virtualWrite(V5, 0);

  timer.setInterval(5000L, myTimerEvent);

}

void loop() {

  Blynk.run();

  timer.run();

}

อัพโหลดไฟล์ Sketch และทดสอบรันโปรแกรม Blynk Dashboard จะแสดงค่าที่ส่งมาจาก Esp32 และ สามารถควบคุม RELAY บน Dustation Dev Kit ผ่าน Blynk Dashboard ได้

ดาวน์โหลดโค๊ดเต็มได้ที่ลิงค์ด้านล่างนี้

https://gist.github.com/imiconsystem2/32b4bbd79b0ee0f07da8808f6869527e
