บอร์ดทดลอง Arduino และ Esp32 NodeMCU Dev Board แบบ 2in1

Name: บอร์ดทดลอง Arduino และ Esp32 NodeMCU Dev Board แบบ 2in1
SKU: imi102003
Price: 680.00 THB
Availability: InStock

฿680.00 มีค่าส่งเริ่มต้น 45 บาท ค่าจัดส่งเริ่มต้นโดยประมาณ อาจมีการเปลี่ยนแปลงตามที่อยู่หรือปริมาณที่ท่านเลือก ระบบจะคำนวณค่าจัดที่แท้จริงในหน้าชำระเงิน

มีสินค้าอยู่ 1

รหัสสินค้า: imi102003 หมวดหมู่: Simply Embedded, บอร์ดทดลอง

คำอธิบาย

บอร์ดทดลอง Arduino และ Esp32 NodeMCU Dev Board แบบ 2in1 สำหรับทดลองและออกแบบพัฒนาระบบคอมพิวเตอร์ฝังตัว (Embedded System) ด้วยบอร์ดประมวลผล Arduino / NodeMCU พร้อมส่วนประกอบที่จำเป็นในการใช้งานเบื้องต้น เช่น Push Button Switch สำหรับป้อนสัญญาณ Digital Input LED สำหรับแสดงผล Relay (Active High) สำหรับต่อ Load ที่ใช้กระแสสูง และ Protoboard สำหรับประกอบวงจรเพื่อทดสอบการทำงาน

บอร์ดทดลอง Arduino และ Esp32 NodeMCU Dev Board แบบ 2in1 Specification

Push Button Switch พร้อม Female Pin Header
Connector สำหรับจุดต่อ Digital Input 4 จุด
LED พร้อม Female Pin Header Connector
สำหรับจุดต่อ Output Display 4 จุด
SPDT Relay (Active High)
พร้อม Screw Terminal สำหรับต่อ Load 1 จุด
Female Pin Header Connector สำหรับติดตั้งและ
จุดต่อขาบอร์ดประมวลผล
Protoboard แบบ 400 จุดต่อ
Input Voltage DC 5 V. / 2 A. , Positive Polarity [ ลบนอก บวกใน ]
ขนาดแผ่น Protoboard (กว้าง x ยาว) 5.5 x 8.5 ซม.
ขนาดแผงวงจร Arduino nano (กว้าง x ยาว) 1.8 x 4.5 ซม.
ขนาดแผงวงจร NodeMCU (กว้าง x ยาว) 2.9 x 5.2 ซม.

ข้อมูลเพิ่มเติม

น้ำหนัก	130 กรัม
ขนาด	10 × 16 × 4 เซนติเมตร
Connector สำหรับบอร์ดประมวลผล	Arduino Nano, ESP32 NodeMCU
Input Voltage	5V., DC
Digital Input Connector	4 Pin
ประเภท Output	Opto Isolated SPDT Relay (active high)
จำนวน Relay Output	1 จุด
Max Relay Output A.	10 A.
Output Display	4 Pin
Screw Terminal สำหรับต่ออุปกรณ์ภายนอก	1
ขนาด Protoboard	400 จุดต่อ
ประเภทสินค้า	บอร์ดพัฒนา
ผู้ผลิต	อิมิคอน ซิสเท็ม
ผู้จัดจำหน่าย	ร้านอิมิคอนซิสเท็ม 14/44 ถ.ลำพูน-ป่าซาง ต.ในเมือง อ.เมือง จ.ลำพูน
วิธีใช้	ทดลองและทดสอบใช้งาน Arduino
ข้อควรระวัง	โปรดตรวจสอบความถูกต้องในการต่อใช้งาน

***ข้อควรระวัง :

– ไม่ควรต่อแหล่งจ่ายไฟ DC JACK ละ USB พร้อมกัน

ตัวอย่างการต่อใช้งานและการโปรแกรมเบื้องต้น

– โปรดตรวจสอบความถูกต้องในการติดตั้งคอลโทรลเลอร์รุ่นที่กำลังใช้งานอยู่ โดยติดตั้งดังภาพ หรือตามสกรีนบนบอร์ด หากหันผิดจะทำให้คอลโทรลเลอร์ได้รับความเสียหาย

ชุด Simply Embedded ออกแบบสำหรับใช้งานในการทดลองและทดสอบระบบงานที่ประมวลผลโดยชุดประมวลผล Arduino Nano และ NodeMCU ESP32 พร้อมอุปกรณ์พื้นฐานที่จำเป็นเช่น Switch สำหรับป้อนสัญญาณ Input และ LED สำหรับการแสดงผล Output โดยมี Relay สำหรับต่อ Load เพียงเสียบ DC Adapter ก็สามารถใช้งานได้ทันทีโดยไม่ต้องต่อแหล่งจ่ายไฟให้แก่ชุดประมวลผล ทำให้สะดวกต่อการทดสอบ และพัฒนาโปรแกรมได้ง่ายยิ่งขึ้น

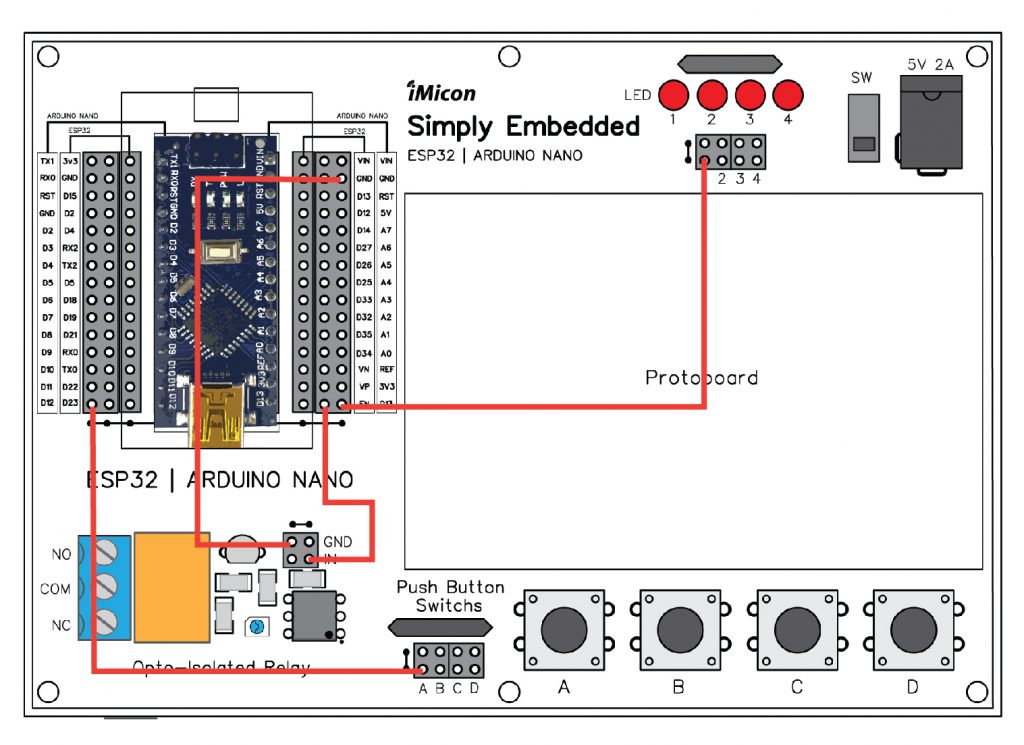

ในตัวอย่างการต่อให้งานดังต่อไปนี้ เป็นตัวอย่างเบื้องต้นในการต่อใช้งานอุปกรณ์ต่างๆบนบอร์ดทั้งหมด
