คำอธิบาย

ชุดบอร์ด DIN Rail NodeMCU Screw Terminal Expansion คือแผงวงจรขยายขาบอร์ดประมวลผล ESP32 NodeMCU ด้วย Screw Terminal ออกแบบสำหรับติดตั้ง DIN Rail Mounting Clip เพื่อยึดแผงวงจรกับรางแบบ Din Rail

ในชุดประกอบด้วย

1. บอร์ด DIN Rail NodeMCU Screw Terminal Expansion

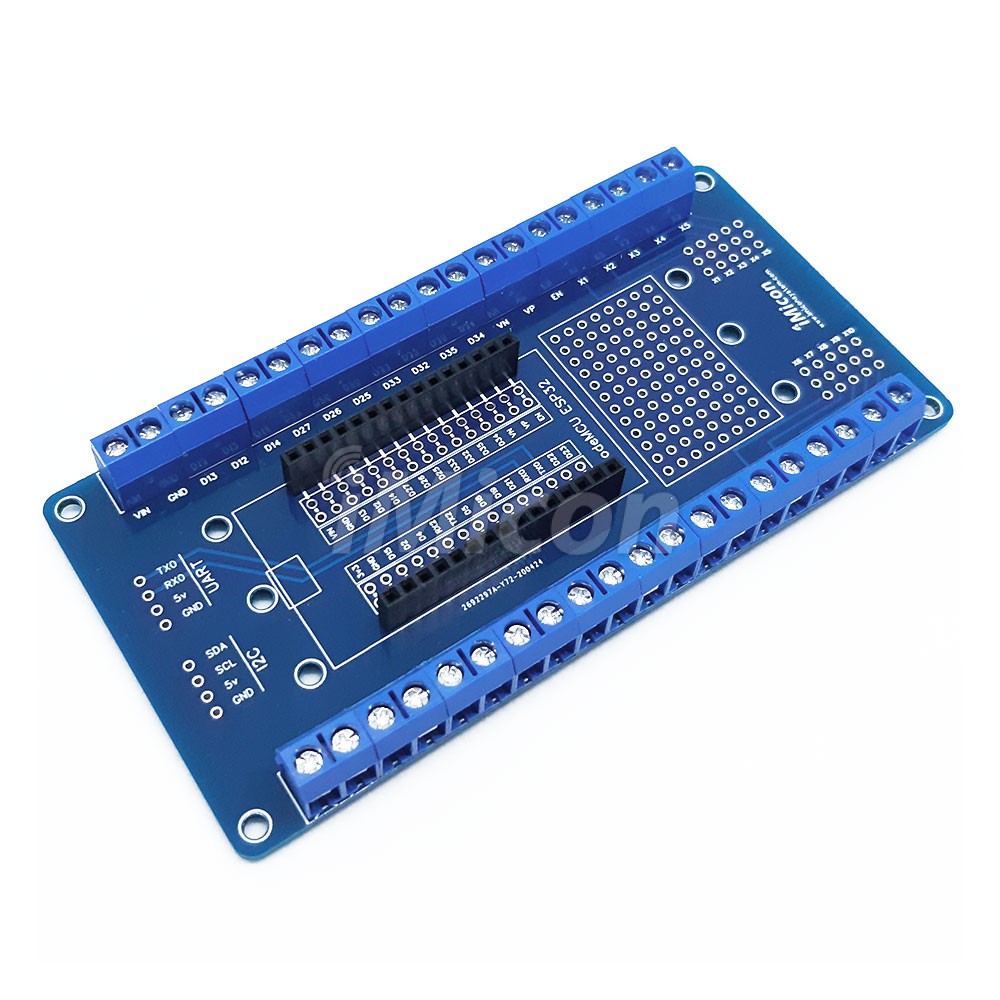

DIN Rail Esp32 NodeMCU Screw Terminal

Specification

1. จุดต่อขยายขาแผงวงจรประมวลผลเป็นแบบ Screw Terminal
2. Female Pin Header Connector สำหรับติดตั้งบอร์ดประมวลผล Esp32 NodeMCU
3. ติดตั้ง DIN Rail Mounting Clip ได้ 2 ชุด
4. พื้นที่ Breadboard PCB สำหรับประกอบวงจร
5. ขนาดแผงวงจร (กว้าง x ยาว) 6 x 12 ซม.

PCB Specifications

• Layer count: 2
• Material: FR-4 Standard Tg 130-140/ Tg 155
• Dielectric constant: 4.5
• Finished Outer Layer Copper: 1oz
• Finished Inner Layer Copper: 0.5oz
• Solder mask opening/ expansion: 0.05mm
• Minimum annular ring: 1oz Copper 0.2mm

2. Esp32 NodeMCU

NodeMCU-32S Lua WiFi ESP32 module

ESP32 is a series of low-cost, low-power system on a chip microcontrollers with integrated Wi-Fi and dual-mode Bluetooth. The ESP32 series employs a Tensilica Xtensa LX6 microprocessor in both dual-core and single-core variations and includes built-in antenna switches, RF balun, power amplifier, low-noise receive amplifier, filters, and power-management modules. ESP32 is created and developed by Espressif Systems, a Shanghai-based Chinese company, and is manufactured by TSMC using their 40 nm process. It is a successor to the ESP8266 microcontroller.

3. Din Rail Adapter ฐานยึดราง DIN Rail สำหรับวางแผงวงจร

Din Rail Adapter ฐานยึดราง DIN Rail สำหรับวางแผงวงจร ใช้สำหรับยึดกับรางแบบ DIN Rail สำหรับวางแผงวงจรหรืออุปกรณ์ต่างๆ ในงานทั่วไป

Din Rail Adapter

Din Rail Adapter ฐานยึดราง DIN Railประกอบด้วย

• ฐานยึดราง DIN Rail สำหรับวางแผงวงจร 2 ตัว
• สกรู 5 ตัว
