บอร์ด NodeMCU Buck Converter DC to DC Step Down Protomaker พร้อมกล่องและชุดประมวลผล
มีสินค้าอยู่ 101
มีสินค้าอยู่ 1
มีสินค้าอยู่ 18
มีสินค้าอยู่ 15
฿830.00 มีค่าส่งเริ่มต้น 45 บาท ค่าจัดส่งเริ่มต้นโดยประมาณ อาจมีการเปลี่ยนแปลงตามที่อยู่หรือปริมาณที่ท่านเลือก ระบบจะคำนวณค่าจัดที่แท้จริงในหน้าชำระเงิน
มีสินค้าอยู่ 1
รายละเอียดสินค้า
คำอธิบาย
บอร์ด NodeMCU Buck Converter DC to DC Step Down ProtoMaker พร้อมกล่องและชุดประมวลผล คือบอร์ดสำหรับสร้างต้นแบบหรือโครงงานแบบอเนกประสงค์ที่ประมวลผลด้วยบอร์ด Esp32 NodeMCU พร้อมวงจร Buck Converter สำหรับลดแรงดันไฟฟ้าแบบ DC to DC Step Down มีพื้นที่ Breadboard PCB สำหรับประกอบวงจรเพิ่มเติมและ Screw Terminal สำหรับต่อสายเชื่อมต่ออุปกรณ์ภายนอก
ในชุด NodeMCU Buck Converter พร้อมกล่องและชุดประมวลผลประกอบด้วย
1. บอร์ด Esp32 NodeMCU Buck Converter DC to DC Step Down ProtoMaker
บอร์ด Esp32 NodeMCU Buck Converter DC to DC Step Down ProtoMaker Specifications
- Screw Terminal สำหรับต่อสายอุปกรณ์ภายนอก 11 จุด
- พื้นที่ Breadboard PCB สำหรับประกอบวงจร
- Female Pin Header Connector สำหรับติดตั้งบอร์ดประมวลผล Arduino Nano
- Switching Power Supply 5 V. 3A. แบบ Step Down (Buck Converter) รับแรงดัน D.C. Input ได้ 9-40 V.
- Fuse ป้องกันไฟฟ้าลัดวงจรประกอบสำเร็จบนแผงวงจร
- จุดต่อ Input Voltage แบบ DC Power Jack
- ขนาดแผงวงจร (กว้าง x ยาว) 8.8 x 9.3 ซม.
PCB Specifications
- Layer count: 2
- Material: FR-4 Standard Tg 130-140/ Tg 155
- Dielectric constant: 4.5
- Finished Outer Layer Copper: 1oz
- Finished Inner Layer Copper: 0.5oz
- Solder mask opening/ expansion: 0.05mm
- Minimum annular ring: 1oz Copper 0.2mm

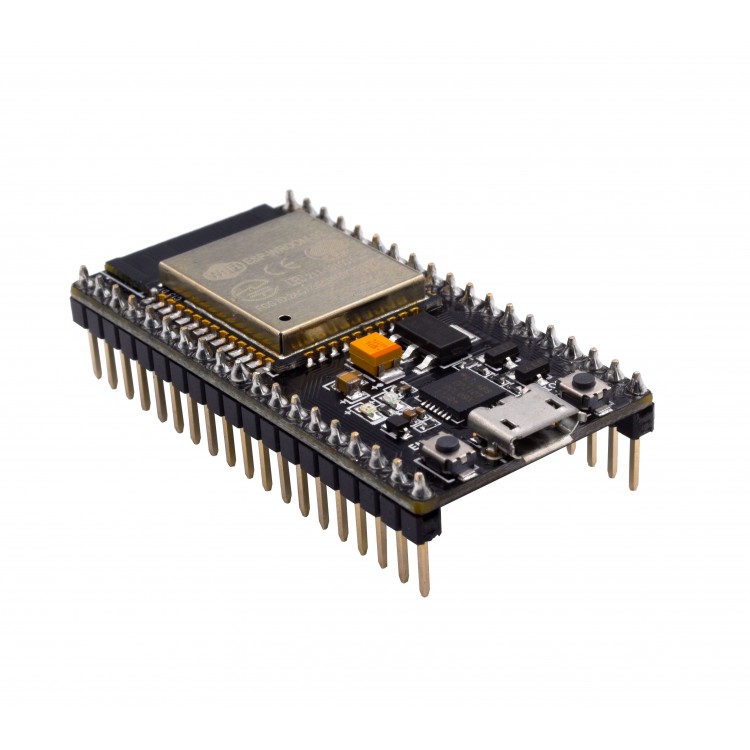

2.Esp32 NodeMCU
NodeMCU-32S Lua WiFi ESP32 module
ESP32 is a series of low-cost, low-power system on a chip microcontrollers with integrated Wi-Fi and dual-mode Bluetooth. The ESP32 series employs a Tensilica Xtensa LX6 microprocessor in both dual-core and single-core variations and includes built-in antenna switches, RF balun, power amplifier, low-noise receive amplifier, filters, and power-management modules. ESP32 is created and developed by Espressif Systems, a Shanghai-based Chinese company, and is manufactured by TSMC using their 40 nm process. It is a successor to the ESP8266 microcontroller.
3.กล่อง IMI-PLC02 Din Rail/Wall Mount Enclosure มาตรฐาน IP54
- กล่องใส่แผงวงจรแบบฝาเปิดด้านข้างสามารถต่อสายไฟหรือสายสัญญาณเข้ากับจุดต่อ Screw Terminal ได้โดยไม่ต้องเปิดฝา
- มาตรฐาน IP54
- กล่องใส่แผงวงจรสามารถติดตั้งใช้งานได้ในลักษณะติดผนัง (Wall Mount) และติดตั้งบนราง Din Rail
- ขนาดกล่อง (กว้าง x ยาว x สูง) 9 x 11.5 x 4 ซม.
- ตัวเลือกสี ขาวหรือดำ
ข้อมูลเพิ่มเติม
ข้อมูลเพิ่มเติม
| น้ำหนัก | 200 กรัม |
|---|---|
| ขนาด | 11 × 11 × 4 เซนติเมตร |
| Connector สำหรับบอร์ดประมวลผล | |
| Input Voltage | |
| Screw Terminal สำหรับต่ออุปกรณ์ภายนอก | |
| ประเภทสินค้า | บอร์ดพัฒนา |
| ผู้ผลิต | อิมิคอน ซิสเท็ม |
| ผู้จัดจำหน่าย | ร้านอิมิคอนซิสเท็ม 14/44 ถ.ลำพูน-ป่าซาง ต.ในเมือง อ.เมือง จ.ลำพูน |
| วิธีใช้ | ประกอบวงจรอิเล็กทรอนิกส์, ใช้แปลงแรงดันไฟฟ้า |
| ข้อควรระวัง | โปรดตรวจสอบความถูกต้องในการต่อใช้งาน |
คู่มือการใช้งาน
สินค้าภายในกล่อง
1. บอร์ด Esp32 NodeMCU Buck Converter DC to DC Step Down ProtoMaker
2.Esp32 NodeMCU
3.กล่อง IMI-PLC02 Din Rail/Wall Mount Enclosure มาตรฐาน IP54
ตัวอย่างการโปรแกรม
ตัวอย่างโปรเจค
