คำอธิบาย

บอร์ด Universal ProtoPCB พร้อมกล่อง LK-PLC01 Enclosure คือ Breadboard PCB สำหรับงานออกแบบและพัฒนาระบบคอมพิวเตอร์ฝังตัวหรือ Embedded System แบบอเนกประสงค์ พร้อม Screw Terminal สำหรับต่อสายอุปกรณ์ภายนอก พร้อมกล่อง LK-PLC01 Din Rail/Wall Mount Enclosure สามารถติดราง Din Rail ติดผนังตั้งโต๊ะ ผลิตจากพลาสติก ABS

ในชุดประกอบด้วย

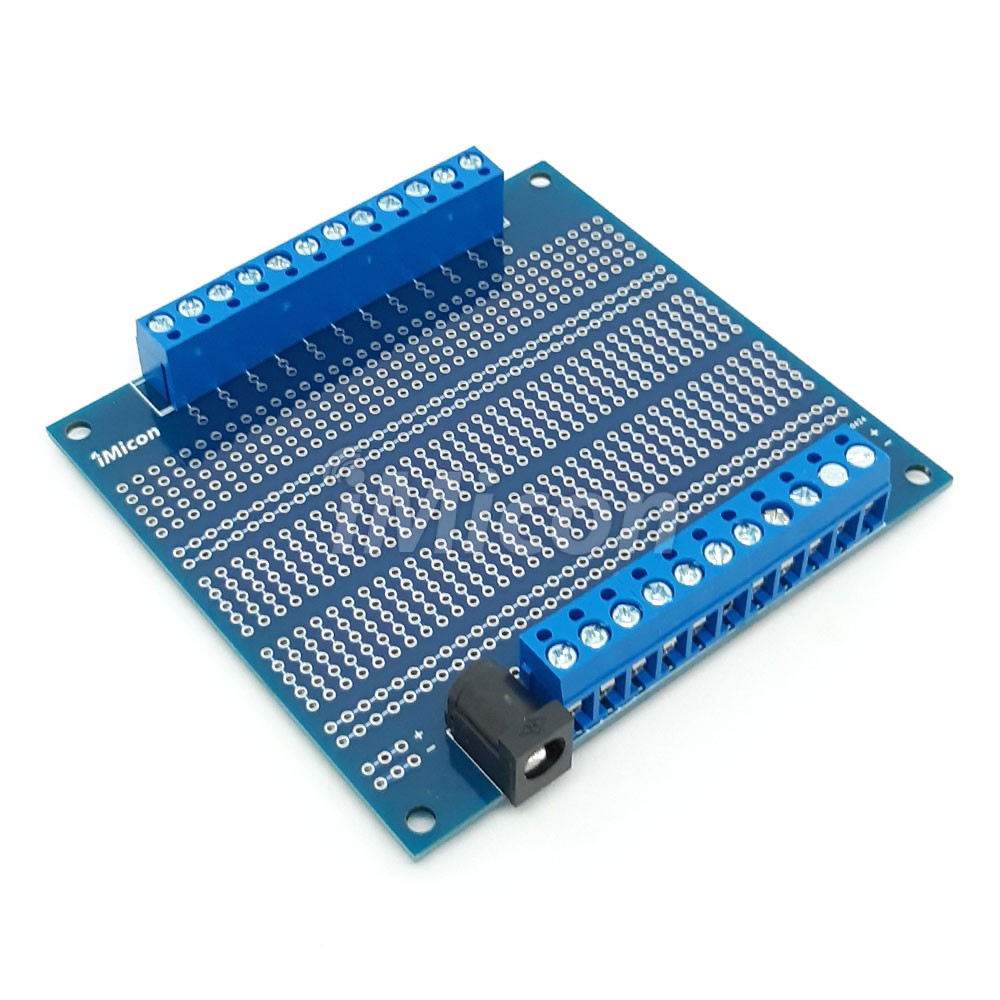

1.บอร์ด Universal ProtoPCB

Specifications

1. จุดต่อ Screw Terminal สำหรับต่อสายอุปกรณ์ภายนอก 23 จุด
2. พื้นที่ Breadboard PCB สำหรับประกอบวงจร
3. จุดต่อ Input Voltage แบบ DC Power Jack,  2.1mm, Positive Polarity [ ลบนอก บวกใน ]
4. ขนาดแผงวงจร (กว้าง x ยาว) 8.8 x 9.3 ซม.

PCB Specifications

• Layer count: 2
• Material: FR-4 Standard Tg 130-140/ Tg 155
• Dielectric constant: 4.5
• Finished Outer Layer Copper: 1oz
• Finished Inner Layer Copper: 0.5oz
• Solder mask opening/ expansion: 0.05mm
• Minimum annular ring: 1oz Copper 0.2mm

2.กล่องใส่แผงวงจร IMI-PLC01 Din Rail/Wall Mount Enclosure

กล่องใส่แผงวงจร IMI-PLC01-ดำ

กล่องใส่แผงวงจร IMI-PLC01-ขาว

• กล่องใส่แผงวงจรแบบฝาเปิดด้านข้างสามารถต่อสายไฟหรือสายสัญญาณเข้ากับจุดต่อ Screw Terminal ได้โดยไม่ต้องเปิดฝา
• กล่องใส่แผงวงจรสามารถติดตั้งใช้งานได้ในลักษณะติดผนัง (Wall Mount) และติดตั้งบนราง Din Rail
• กล่องมาตรฐาน IP54
• ขนาดกล่อง (กว้าง x ยาว x สูง) 9 x 11.5 x 4 ซม.
• ตัวเลือกสี ขาวหรือดำ
