ชุด Dustation Dev Kit V1.4 บอร์ดเซ็นเซอร์วัดฝุ่น PM2.5 พร้อม ESP32 และ PMS7003
มีสินค้าอยู่ 45
มีสินค้าอยู่ 50
มีสินค้าอยู่ 15
฿1,120.00 มีค่าส่งเริ่มต้น 45 บาท ค่าจัดส่งเริ่มต้นโดยประมาณ อาจมีการเปลี่ยนแปลงตามที่อยู่หรือปริมาณที่ท่านเลือก ระบบจะคำนวณค่าจัดที่แท้จริงในหน้าชำระเงิน
มีสินค้าอยู่ 15
รายละเอียดสินค้า
คำอธิบาย
ชุด Dustation Dev Kit V1.4 บอร์ดเซ็นเซอร์วัดฝุ่น PM2.5 พร้อม ESP32 และ PMS7003
Dustation Dev Kit V1.4
Dust Station Development Kit Board Version 1.4
บอร์ดพัฒนา ESP32 สำหรับเซ็นเซอร์วัดฝุ่น PMS7003
บอร์ดพัฒนาชุดวัดคุณภาพอากาศ ประกอบไปด้วยเซ็นเซอร์วัดค่าฝุ่นละอองขนาดเล็กในอากาศ pm1.0 pm2.5 pm10 [ PLANTOWER LASER DUST SENSOR | PMS7003 ] มีจุดเชื่อมต่อ SET และ RESET ที่สามารถใช้งานปรับเปลี่ยนการตั้งค่าตัวเซ็นเซอร์ได้อย่างเต็มรูปแบบ, เซ็นเซอร์สำหรับวัดค่าอุณหภูมิและความชื้น [ DHT22 / AM2302 ], ปุ่มกด Push button หรือ Custom Switch ที่สามารถประยุกต์ใช้ได้ตามความต้องการ,ตำแหน่ง I2C ที่รองรับการใช้งาน OLED Display ขนาด 0.96 นิ้ว และ ขนาด 1.3 นิ้ว
สามารถเขียนโปรแกรมพัฒนาได้อิสระบนบอร์ด ESP32 DevKit V1 พร้อมโค้ดตัวอย่างที่ใช้งานร่วมกับ Arduino pms library แบบ Basic และ Advanced

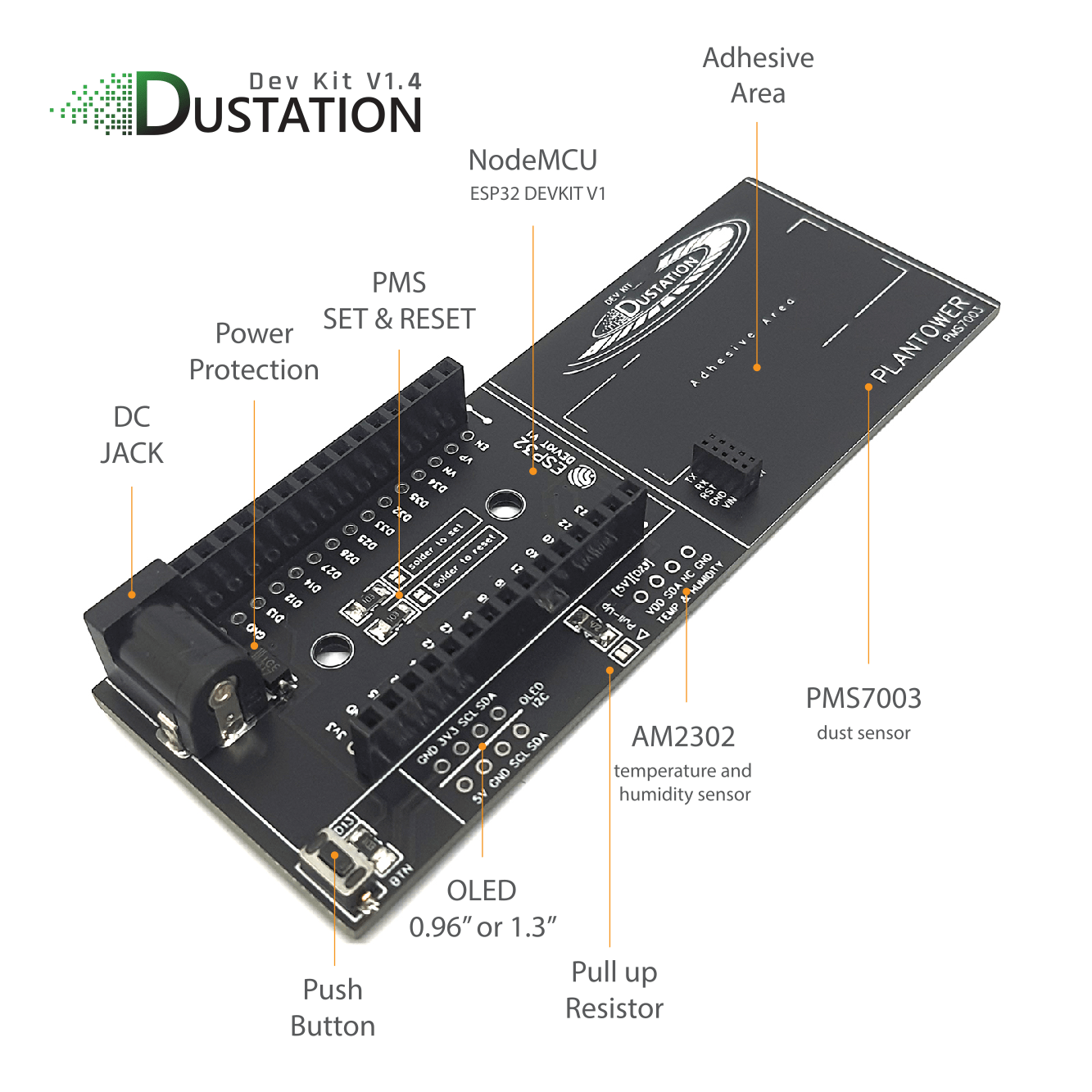

Specifications:
- น้ำหนัก 60 กรัม

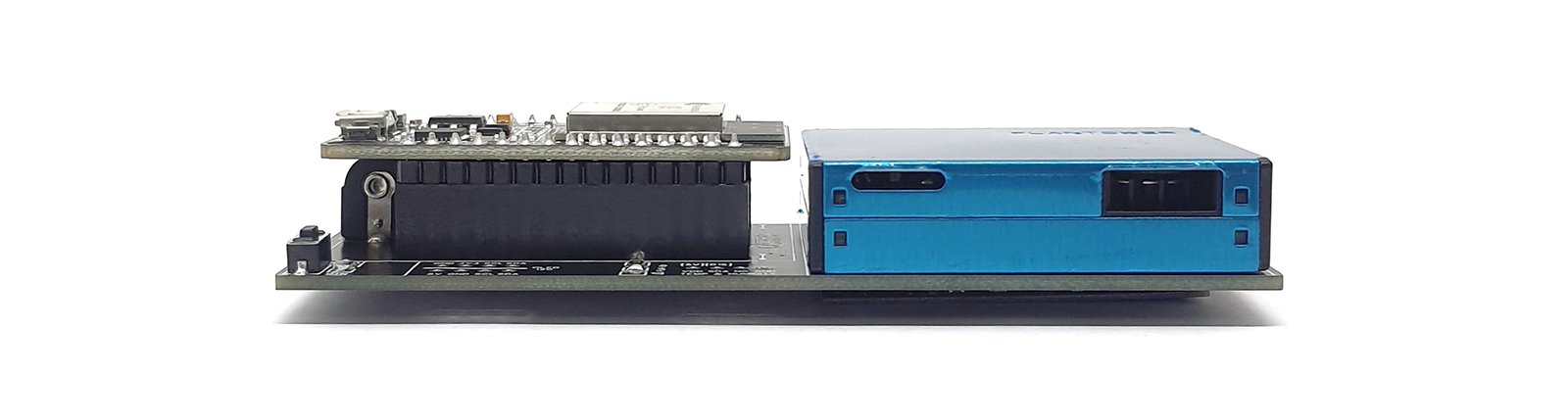

- ขนาด 38 x 105 x 22 mm.
- พื้นที่และคอนเนคเตอร์สำหรับ ESP32 DEVKIT V1

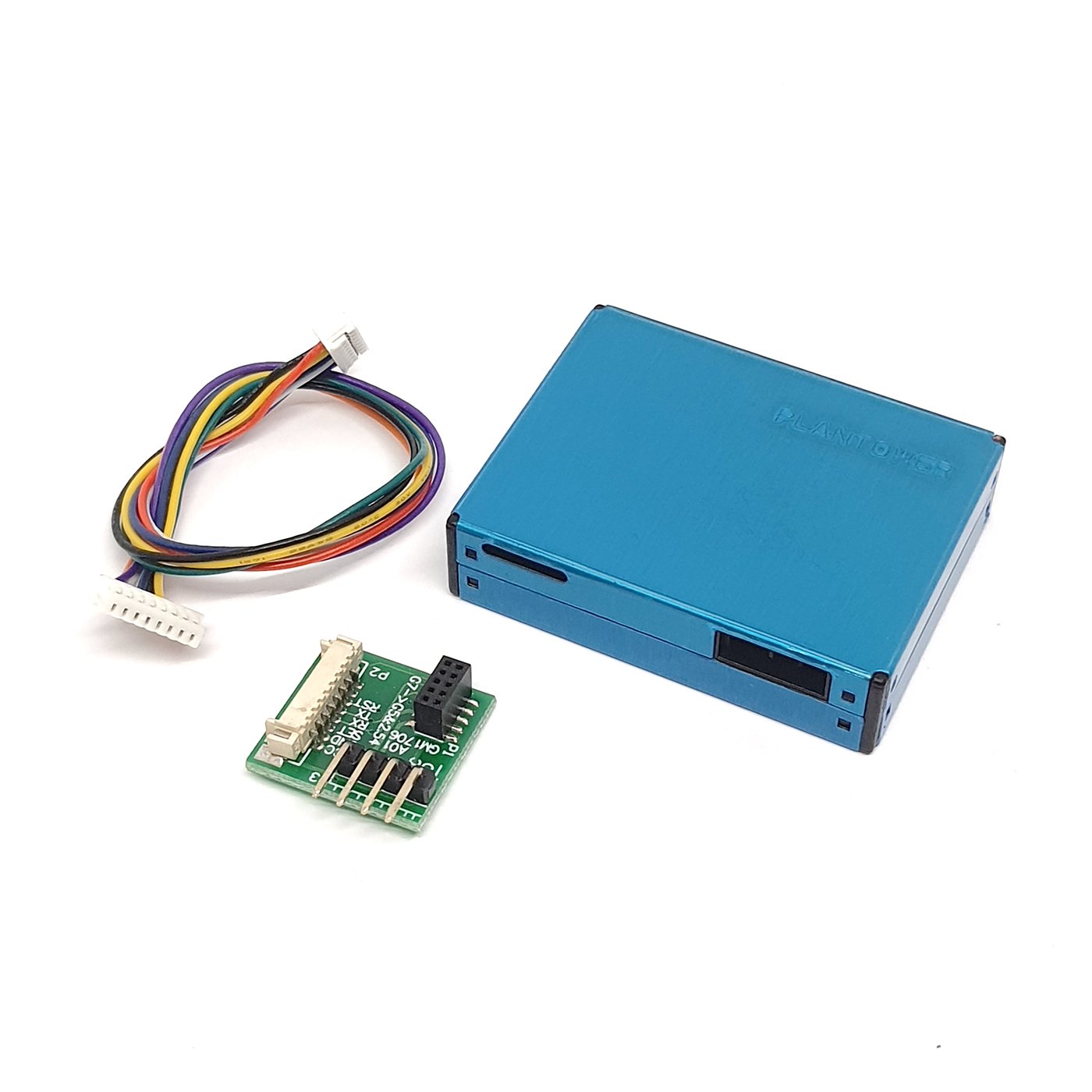

- พื้นที่และคอนเนคเตอร์สำหรับ PLANTOWER PMS7003
- 2.1mm, 5Vdc, Positive Polarity [ลบนอก บวกใน] และ Power Protection ป้องกันการจ่ายไฟกลับขั้ว
- Custom Button เชื่อมต่อกับขา GPIO13 / D13 ของ ESP32 (Pull-Down)
- SDA ของ DHT22/AM2302 เชื่อมต่อกับขา GPIO23 [D23] ของ ESP32
และจุดบัดกรีสำหรับ Pull up Resistor หากต้องการใช้งาน
( หากโมดูล DHT22/AM2302 ที่ใช้ที่มีการ Pull up Resistor ภายในอยู่แล้ว ไม่จำเป็นต้องบัดกรีจุดนี้ ) - จุดต่อจอ OLED ขนาด 0.96″ หรือ 1.3″ I2C interface
( โปรดสังเกต V และ GND ที่เหมาะสมต่อการใช้งาน , บอร์ดออกแบบไว้เพื่อรองรับการใช้งานจอที่มีความแตกต่างของ ขนาด และผู้ผลิต ) - จุดต่อจอแสดงผลและเซ็นเซอร์อุณหภูมิ/ความชื้น สำหรับการเลือกติดตั้งได้ทั้งแบบภายในหรือภายนอกตัวบอร์ด
- รองรับการใช้งาน Set Pin [D19] and Reset Pin [D18] (หากไม่บัดกรี จะใช้งานแบบต่อเนื่องได้ตามปกติ)
ข้อมูลเพิ่มเติม
ข้อมูลเพิ่มเติม
| น้ำหนัก | 151 กรัม |
|---|---|
| ขนาด | 15 × 10 × 5 เซนติเมตร |
| ประเภทสินค้า | บอร์ดพัฒนา |
| ผู้ผลิต | อิมิคอน ซิสเท็ม |
| ผู้จัดจำหน่าย | ร้านอิมิคอนซิสเท็ม 14/44 ถ.ลำพูน-ป่าซาง ต.ในเมือง อ.เมือง จ.ลำพูน |
| วิธีใช้ | บอร์ดสร้างต้นแบบเครื่องวัดคุณภาพอากาศ |
| ข้อควรระวัง | โปรดตรวจสอบความถูกต้องในการต่อใช้งาน |
คู่มือการใช้งาน
เรียนรู้การใช้งานโมดูลต่างๆ เพิ่มเติม
Learn more > |
|
|
|
|
|
Attention:
Do not connect the power from USB port and Power in at the same time
โปรดอย่าต่อแหล่งจ่ายไฟหลัก และ USB ในเวลาเดียวกัน
Power supply warnings and cautions

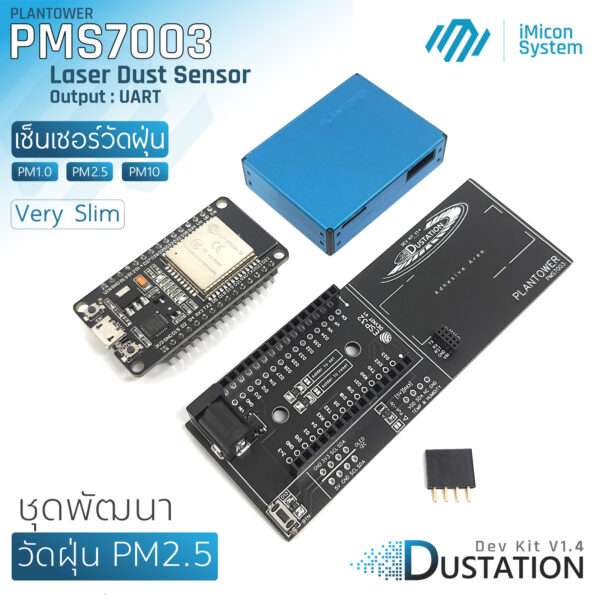

สินค้าภายในกล่อง
1.ESP32 Dev Kit V1
2.PMS70003 laser dust sensor
3.Dustation Dev Kit V1.4
4.Female Pin header 1x4p. 2.54mm.
5.Adhesive for PMS
ตัวอย่างการโปรแกรม
ตัวอย่างการใช้งานดังต่อไปนี้ จะเป็นตัวอย่างที่ใช้งานกับ Arduino IDE ร่วมกับ PMS Library โดยโค้ดที่แสดงนี้ ได้มีการปรับปรุงเพื่อให้เข้ากับฮาร์ดแวร์เรียบร้อยแล้ว เมื่อผู้ใช้ติดตั้ง PMS Library แล้ว สามารถคัดลอกไปใช้ได้ทันที
ตัวอย่างสำหรับการอ่านค่าแบบต่อเนื่อง [ Default Mode ]
กรณีนี้ Set และ Reset จะต้องไม่ถูกบัดกรีเชื่อมต่อ
โค้ดตัวอย่างสำหรับการอ่านค่าแบบต่อเนื่อง
Ref. PMS LIBRARY | BASIC
ตัวอย่างเพื่อใช้ทดสอบการทำงานบอร์ดเซ็นเซอร์วัดฝุ่น PM2.5 โดยรวมทั้งหมด
กรณีนี้ Set และ Reset จะต้องไม่ถูกบัดกรีเชื่อมต่อ
ไลบรารี่ ที่ต้องติดตั้งก่อน
OLED Display
– adafruit_SSD1306
– adafruit_GFX
– adafruit_BusIO
DHT / AM2302 Sensor
– DHT Sensor Library by Adafruit
– Adafruit Unified Sensor by adafruit
Plantower PMS7003
– PMS Library
ตัวอย่าง Code
โค้ดตัวอย่างสำหรับการใช้งานแบบ ADVANCED [ Wake Up / Sleep ]
Ref. PMS LIBRARY | ADVANCED
กรณีนี้ Set และ Reset จะต้องไม่ถูกบัดกรีเชื่อมต่อ
โค้ดตัวอย่างสำหรับการใช้งานแบบ ADVANCED [ Wake Up / Sleep ] พร้อมวัดค่า อุณหภูมิ / ความชื้น และแสดงผลบนจอ OLED Display
Ref. PMS LIBRARY | ADVANCED
กรณีนี้ Set และ Reset จะต้องไม่ถูกบัดกรีเชื่อมต่อ
อธิบายการทำงานของโปรแกรม
เมื่อโปรแกรมเริ่มต้นการทำงาน WakeUp เซ็นเซอร์วัดฝุ่น PMS7003 จะเริ่มต้นทำงานโดยจะสังเกตุเห็นพัดลมเริ่มหมุน และจะอ่านค่าไปเรื่อยๆ เมื่อเวลาผ่านไป 30 วินาที จึงจะเก็บค่าที่อ่านได้มาและแสดงผล (ตามคู่มือผู้ผลิตที่ระบุว่า “Stable data should be got at least 30 seconds after the sensor wakeup from the sleep mode because of the fan’s performance” )
หลังจากนั้นอ่านและแสดงค่าแล้ว โปรแกรมจะสั่งให้ เซ็นเซอร์วัดฝุ่น PMS7003 หยุดทำทำงาน หรือ Sleep ไปเป็นเวลา 60 วินาที
โค้ดตัวอย่างสำหรับการใช้งานแบบ ADVANCED [ Wake Up / Sleep ] พร้อมวัดค่า อุณหภูมิ / ความชื้น และแสดงผลบนจอ OLED Display และส่งข้อความเข้า LINE ืNotify
ไลบรารี่ ที่ต้องติดตั้งก่อน
– TridentTD_LineNotify
ตัวอย่าง Code
การใช้งาน Passive Mode โปรดศึกษาคู่มือเพิ่มเติม คลิกที่นี่
และนี่คือเนื้อหาและตัวอย่างเพิ่มเติมเกี่ยวกับการใช้งานพิน SET และ RESET ของเซ็นเซอร์ PMS7003
Learn more >
ตัวอย่างโปรเจค
สร้างเครื่องวัดฝุ่น PM2.5 แบบตั้งโต๊ะ จากชุด Dustation Dev Kit
สร้างเครื่องวัดฝุ่น PM2.5 แบบตั้งโต๊ะ
